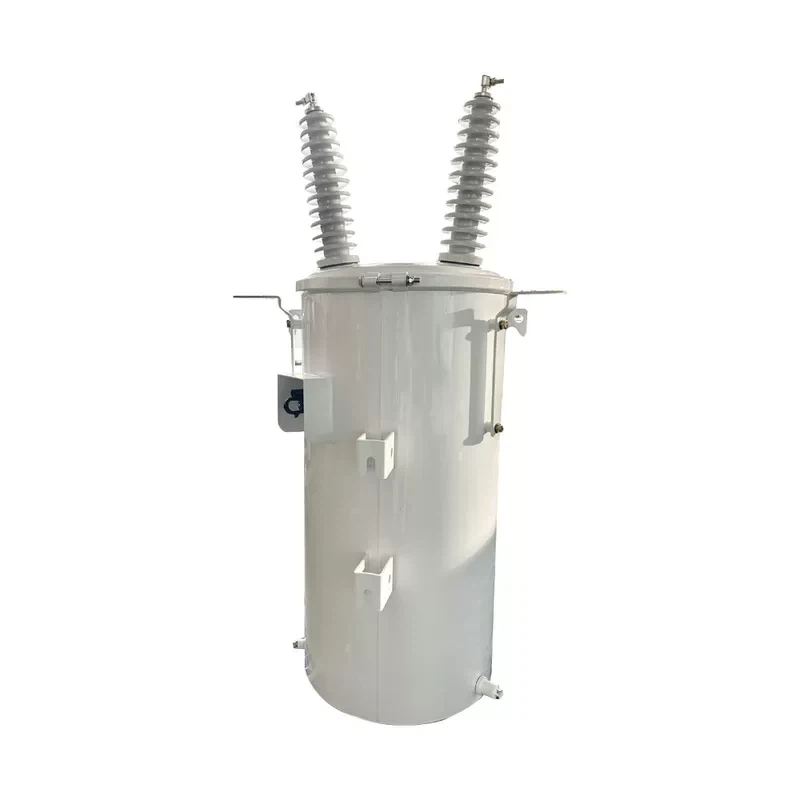

50 kva Trawsnewidydd Polyn Uwchben Sengl wedi'i Fowntio

Graddfeydd foltedd cynradd: 34. 5-19. 92/13. 8-7. 957/13. 2-7. 62/12. 47-7. 2 neu arall neu eraill

Graddfeydd foltedd eilaidd: 120-240/{240-480/347/600V neu eraill.v.tap Range: ± 2x2.5% neu eraill

Math: Math Confensiynol / CSP TypeThis yw dyfais cleetrical sy'n derbyn pŵer AC un cam yn ogystal â allbynnau AC un cam AC.

Mae trawsnewidyddion wedi'u gosod ar bolyn un cam yn llai oherwydd anghenion dosbarthu pŵer amrywiol a nodweddion llwyth o gymharu â thrawsnewidwyr tri cham. Mae capasiti a cholledion yn dylanwadu ar faint, gyda thrawsnewidwyr gallu uwch yn gofyn am ddimensiynau mwy i ddarparu ar gyfer cydrannau a mecanweithiau oeri. Mae lleihau colledion ar gyfer trosglwyddo pŵer yn effeithlon yn effeithio ar y maint corfforol. Yn y pen draw, mae maint y newidyddion yn cael ei bennu yn ôl cyfluniad cyfnod, gallu pŵer, gofynion effeithlonrwydd, a cholledion cysylltiedig. Mae'r ffactorau hyn yn siapio'r dyluniad gorau posibl i sicrhau dosbarthiad pŵer dibynadwy.

Mae trawsnewidyddion wedi'u gosod ar bolyn un cam yn amrywio o ran maint yn seiliedig ar gapasiti pŵer, yn nodweddiadol yn amrywio o 10 kVA i 333 kVA. Mae'r dimensiynau corfforol yn cael eu dylanwadu gan ffactorau fel math o inswleiddio, dull oeri, a gofynion dylunio penodol.

Nodwedd safonol

• Codi lugiau
• Padiau mowntio arester
• Porslen Votage Uchel wedi'i osod ar orchudd
• Bushing (au) gyda therfynell eyebolt
• Bushings Foltedd Isel Terfynellau Wtih Eyebolt
• Strap sylfaen enutral foltedd isel (heb ei ddangos) (10-50 dosbarth kva B -2 a b -3 yn unig)
• Lugs Cefnogi ANSI (Bracedi Hanger) gyda phlât enw wedi'i arysgrifio â laser ar y braced isaf
• Gorchudd wedi'i inswleiddio polyester
• Cynulliad gorchudd hunan-fentio ac ail-selio
• Cromfachau Cefnogi Cynulliad Craidd/Coil Centerline
• Arweinwyr foltedd isel
• Plwg llenwi olew gyda strap daear gorchudd
• Pad daear tanc
• Mae'r nodweddion ychwanegol fllowing i gyd yn safonol ar unedau CSP math hunan -ddiogel yn unig
• Cyswllt amddiffynnol sylfaenol (wedi'i osod mewn bushing foltedd uchel)
• Arestydd ymchwydd
• Torrwr cylched eilaidd
• Handlen weithredol torrwr eilaidd gydag ailosod gorlwytho brys a gorlwytho golau signal

Mae gan drawsnewidyddion un cam fanteision mawr fel trawsnewidyddion dosbarthu. Nodweddion y newidydd yw ei fod yn mabwysiadu'r dull gosod crog ar y golofn, mae'r gyfrol yn fach, mae'r buddsoddiad adeiladu cyfalaf yn fach, a gall lleihau'r radiws cyflenwad pŵer foltedd isel leihau colli'r llinell foltedd isel o fwy na 60%. Mae'r newidydd yn mabwysiadu strwythur wedi'i selio'n llawn, gyda chynhwysedd gorlwytho cryf a dibynadwyedd uchel wrth weithredu'n barhaus. Cynnal a chadw syml a bywyd gwasanaeth hir.

1. Dyluniad cylched magnetig
Mae siâp, maint, hysteresis y craidd haearn, a cholled gyfredol eddy yn ffactorau pwysig i'w hystyried. Gall dylunio'r gylched magnetig yn iawn arwain at drosglwyddo ynni yn effeithlon a llai o golled.

2. Dyluniad troellog
Dylid ystyried ffactorau fel nifer y troadau, deunydd gwifren, inswleiddio interlayer, a dull gwifrau yn ystod y broses ddylunio. Trwy weithredu dyluniad troellog wedi'i gynllunio'n dda, gall y newidydd sicrhau mwy o gapasiti llwyth a dibynadwyedd.

3. Dewis Deunydd Inswleiddio
Mae dewis y deunyddiau inswleiddio cywir o'r pwys mwyaf i sicrhau diogelwch a hirhoedledd. Mae'n hanfodol dewis deunyddiau inswleiddio sy'n cynnig perfformiad inswleiddio rhagorol, ymwrthedd tymheredd uchel, ymwrthedd chwalu arc, ac ymwrthedd lleithder.

4. Llenwad Olew Gwactod
Mae trawsnewidyddion wedi'u gosod ar bolyn un cam fel arfer yn defnyddio dull llenwi olew gwactod. Mae hyn yn cynnwys trin y sglodion newidyddion gyda gwactod, chwistrellu olew inswleiddio, dileu swigod aer, a selio'r trawsnewidyddion. Mae'r broses olew gwactod yn fuddiol gan ei bod yn gwella perfformiad inswleiddio a sefydlogrwydd thermol y newidydd, gan arwain at oes gwasanaeth hirfaith.

5. Triniaeth Gwres
Gellir gwella priodweddau a chryfder mecanyddol trawsnewidyddion trwy drin gwres. Mae'r broses hon yn newid strwythur sefydliadol y deunydd, gan roi hwb i'w chaledwch a gwisgo gwrthiant wrth leihau straen ac anffurfiad.

1.gnee 13.8 kv 50 kva newidydd wedi'i osod polyn ar gyfer Guyana

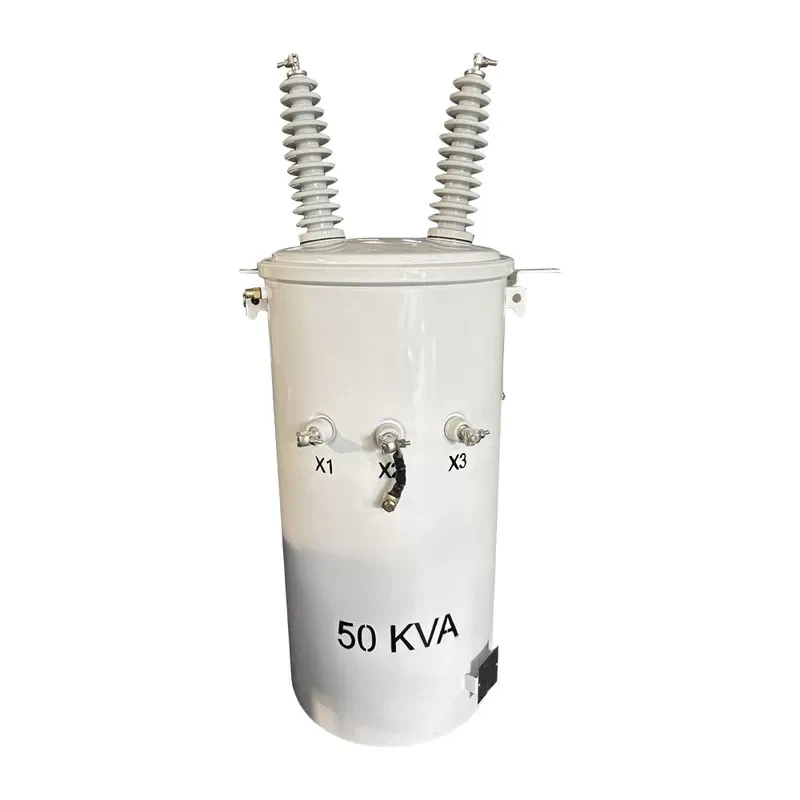

{{{0}}. 8/0. 12-0. 24kv, newidydd 50 kva wedi'i osod ar bolyn, gyda chynhwysedd o 50kva, mae'n gweithredu ar 13.8 kV ar yr ochr gynradd ac yn darparu 120/240V ar yr ochr uwchradd. Mae'r newidydd yn cynnwys dau lwyn foltedd uchel, tri llwyn foltedd isel, a dau arestiwr ar gyfer perfformiad a diogelwch gwell.

Prynwyd y 57 uned hyn o drawsnewidwyr un cam 13.8kv 50kva gan gwsmer cyfleustodau yn Guyana. Mae GNEE Transformer yn sicrhau ansawdd a dibynadwyedd o'r radd flaenaf ym mhob uned. Mae'r trawsnewidyddion wedi'u cynllunio i fodloni gofynion unigryw rhwydwaith dosbarthu pŵer Guyanese, gan sicrhau cyflenwad pŵer effeithlon a chyson. Gydag ymrwymiad cryf i foddhad cwsmeriaid, mae Gnee Transformer yn darparu cynhyrchion uwchraddol a gwasanaeth rhagorol i ddiwallu anghenion y cyfleustodau yn Guyana.

2.GNEE 14.4 kV 50 kVA newidydd cam sengl ar gyferVenezuela

Mae'r newidydd polyn un cam 50 kVA yn fath confensiynol. Fe'i prynwyd gan Venezuela Electric Wholesale, mae cyfanswm o 21 uned yn cael eu storio yn y warws fel blaendal lleol.

Y ‌50-14.4/0.12-0.24Mae ‌ yn ‌Trawsnewidydd polyn un cam 50 kVA‌ Gyda'r manylebau canlynol:

‌Foltedd uchel:‌ 24,940V / 14,400V (sgôr foltedd deuol)

‌Foltedd isel:‌ 120V / 240V

‌Cyfluniad Bushing:Bushing ‌ 1 HV

‌Deunydd troellog:‌ dirwyniadau alwminiwm

‌Cydymffurfiaeth Safonau:‌ CSA C2.1 & CSA 802.1 Gofynion Effeithlonrwydd

‌Amledd:‌ 60 Hz

‌System oeri:‌ Onan (Aer Naturiol Olew Naturiol)

‌Dosbarth inswleiddio:‌ Dosbarth A.

3.Gnee 16/27.6kv 50 kva newidydd cam sengl ar gyfer canada

Mae'r 50-16-27. 6kV/347 (600y) V yn newidydd unigryw 50 kVA un cam wedi'i osod ar bolyn, wedi'i ddylunio'n benodol ar gyfer cymwysiadau arbennig. Mae'r galluoedd trawsnewidydd un cam foltedd deuol hwn 50kva yn darparu ar gyfer standiau trydanol arbenigol yn y rhanbarth, sicrhau'r cyflenwad pŵer di-flewyn-ar-dafod, sicrhau bod y diwydiant yn pweru, yn sicrhau'r cyflenwad di-flewyn-ar-dafod.

• Gan weithredu ar lefelau foltedd uchel o 16kV a 27.6kV, mae'n darparu foltedd isel yn 347 (600y) V.
• Mae'r newidydd yn cynnig dau opsiwn foltedd uchel: 16, 000 V a 27,600V, gan ei wneud yn amlbwrpas ar gyfer amrywiol senarios dosbarthu pŵer.
• Mae'n cynnwys bushing foltedd uchel, dau lwyn foltedd isel, a switsh foltedd deuol ar gyfer dewis foltedd hawdd.

Trawsnewidydd Cyfnod Sengl 4.Gnee 2.4kv 50 KVA ar gyfer Dosbarthwr Trawsnewidydd Canada

Caffaelodd dosbarthwr trawsnewidydd o Ganada 16 set o'r trawsnewidyddion un cam 50 kVA hyn o Gnee Transformer.

Mae'r 50-2. 4KV/120 (240) V yn newidydd 50 kVA wedi'i osod ar bolyn, cam sengl, sy'n cynnwys foltedd 2.4 kV o uchder a foltedd isel 120V, wedi'i addasu'n arbennig ar gyfer cwsmer o Ganada. Mae gan bob newidydd un bushing foltedd uchel a thri bushings foltedd isel, gan optimeiddio cysylltedd.
