Mathau o Flychau Dosbarthu Rydym yn Gweithgynhyrchu
Mae angen blwch dosbarthu gwahanol ar bob amgylchedd gosod. Fel ffatri, rydyn ni'n eu hadeiladu i gyd o dan yr un to. Isod mae'r saith teulu blwch dosbarthu rydym yn eu cynhyrchu ar hyn o bryd ar gyfer y farchnad fyd-eang.
JXF Blwch Dosbarthu Foltedd Isel-
Ceffyl gwaith dosbarthiad pŵer LV. -wedi'i osod ar wal neu ar y llawr-yn sefyll, 380 / 400V tri-cyfnod, gyda'r prif dorrwr + MCCBs, mesurydd aml-swyddogaeth, a diogelwch rhag ymchwydd SPD.
Grid PV JXF-Blwch Dosbarthu Paralel
Grid ffotofoltäig un cam-cyfnod/tri-Blwch dosbarthu cysylltiedig (gyda safle mesurydd). Wedi'i gynllunio ar gyfer rhyng-gysylltu solar to yn ddiogel â'r grid cyfleustodau, yn cydymffurfio â'r IEC.

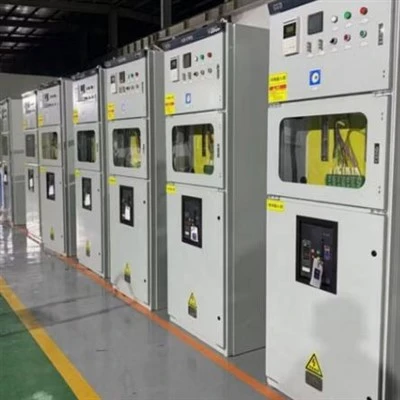

Cabinet Mesuryddion Grid Ffotofoltäig GGD
Grid PV diwydiannol a masnachol pŵer uchel-Cabinet dosbarthu mesuryddion cysylltiedig. Yn integreiddio mesurydd, amddiffyniad, a rheolaeth gwrth-lifiad gwrth--. Lloc dur wedi'i rolio'n oer.
Blwch Cyffordd Cebl Ewropeaidd DFW-35 kV
Blwch dosbarthu cebl arddull Ewropeaidd-ar gyfer rhwydweithiau dosbarthu pŵer 35 kV. Wal tri cham-wedi'i osod ar wal, IP33, sy'n addas ar gyfer cymwysiadau cebl uniad + ti -off + canghennog.
Blwch Dosbarthu Smart Integredig
Pawb-mewn-un blwch dosbarthu pŵer deallus gydag allbynnau AC/DC, batri lithiwm wrth gefn (51.2V/100Ah), gwrthdröydd 1000W, arddangosfa hollt 10-modfedd, cyfathrebu 5G / WiFi / CAN / RS485.
PV-Blwch Cyfuno Ffotofoltäig DC
Yn cyfuno 2-24 llinyn PV â ffiwsio, amddiffyniad ymchwydd, ynysydd DC, a monitro dewisol. Graddfa awyr agored IP65, dosbarth amddiffyn mellt I/II fel safon.
Prif Gydrannau Y Tu Mewn i Flwch Dosbarthu
Mae'r union ffurfweddiad yn newid gyda'r cymhwysiad, yr amgylchedd gosod, a'r safon drydanol leol - ond dyma'r deuddeg cydran a geir ym mron pob blwch dosbarthu rydyn ni'n ei adeiladu:
| Cydran |
Graddfa / Ffurflen Nodweddiadol |
Swyddogaeth yn y Blwch Dosbarthu |
| Amgaead |
Oer{0}}dur wedi'i rolio / SS304 / SS316 / ABS |
Yn amddiffyn cydrannau rhag llwch, dŵr, effaith, a chyswllt damweiniol; yn diffinio'r sgôr IP |
| Prif switsh / ynysydd |
63 – 630 A |
Yn datgysylltu'r blwch dosbarthu cyfan o'r cyflenwad ar gyfer cynnal a chadw a diffodd-mewn argyfwng |
| Prif dorrwr cylched |
MCCB, 100 – 630 A |
Yn amddiffyn y cebl mewnfudwyr rhag gorlwytho a chylched byr |
| Busbar |
Copr, tun{0}}plat |
Yn dosbarthu cerrynt sy'n dod i mewn i bob ffordd allan - na fyddwn byth yn amnewid alwminiwm nac yn lleihau maint |
| Torwyr MCB / MCCB |
1 – 630 A fesul ffordd |
Diogelu pob cylched sy'n mynd allan; MCCBs a ddefnyddir ar gyfer llwythi modur / bwydo mwy |
| RCCB / RCBO |
30/100/300 mA |
Amddiffyniad-cyfredol (daear-gollyngiad) gweddilliol rhag sioc drydanol; Mae RCBO yn cyfuno gollyngiadau + gorlif mewn un ffordd |
| Dyfais amddiffyn ymchwydd (SPD) |
Dosbarth I/II/III |
Clamps mellt a switsio dros dro - hanfodol ar gyfer awyr agored a blychau dosbarthu PV |
| Bar niwtral a bar daear |
Copr |
Pwyntiau terfyn ar gyfer dargludyddion daear niwtral ac amddiffynnol pob cylched |
| Mesuryddion a monitro |
Mesurydd amlswyddogaeth / CTs |
Foltedd, cerrynt, pŵer, darllen ynni; RS485 / Modbus dewisol ar gyfer monitro o bell |
| Cysylltwyr a rasys cyfnewid |
Fesul ffordd modur |
Modur yn cychwyn / stopio, cyd-gloi, a chylchedau rheoli awtomataidd |
| Rheilffordd DIN a phlât mowntio |
35 mm DIN |
Mowntio safonol ar gyfer MCBs, RCBOs, mesuryddion, a blociau terfynell |
| Blociau terfynell a chwarennau |
Fesul maint cebl |
Trefnu gwifrau sy'n dod i mewn/allan a chyfateb meintiau mynediad cwndid neu gebl |
Mathau o Flychau Dosbarthu - Y Dosbarthiad Cyflawn
Mae blychau dosbarthu yn cael eu dosbarthu ar hyd tri dimensiwn: eu safle yn y system drydanol, eu cymhwysiad, a'u dull deunydd a gosod. Mewn prosiectau go iawn mae'r categorïau'n gorgyffwrdd - blwch dosbarthu awyr agored JP, er enghraifft, ar yr un pryd mae blwch awyr agored, blwch dur, a blwch prif/is-ddosbarthu. Dyma'r llun llawn:
1. Yn ôl Safle yn y System Drydanol
| Math |
Rôl yn y system |
| Prif flwch dosbarthu (MDB) |
Yn derbyn y prif gyflenwad foltedd isel o'r newidydd neu offer switsio ac yn ei ddosbarthu i -flychau dosbarthu, offer mawr neu barthau adeiladu mawr. Y sgôr gyfredol uchaf yn y gadwyn (hyd at 630 A+). |
| Blwch is-ddosbarthu (SDB) |
Yn eistedd i lawr yr afon o'r MDB ac yn bwydo un llawr, gweithdy, parth neu grŵp offer. Yn aml, prif{1}}banel lugiau wedi'i ddiogelu gan y torrwr i fyny'r afon. |
| Blwch dosbarthu terfynol |
Y cam olaf cyn y llwyth - unedau defnyddwyr cartref, blychau dosbarthu goleuadau, a blychau soced. Yn nodweddiadol 4 - 24 ffordd o MCB / RCBO. |
2. Trwy Gais
Blwch Dosbarthu Goleuadau a Socedi
4 - 24 ffordd ar gyfer goleuo, socedi, ac offer cartref. MCB + RCBO fesul cylched, arwyneb cryno neu fflysh-mownt caeedig, IP30 – IP40.
Blwch Dosbarthu Masnachol
Swyddfeydd, manwerthu, gwestai, ysgolion: goleuadau sy'n seiliedig ar barth, HVAC, a chylchedau soced gyda mesuryddion a rheolaeth wedi'i amserlennu trwy gontractwyr neu drosglwyddyddion goleuo.
Blwch Dosbarthu Rheolaeth Modur
Yn cyfuno dosbarthiad gyda chychwyn moduron: cysylltwyr, gorlwythiadau thermol, MPCBs, cylchedau cychwyn seren, delta neu feddal, teclyn rheoli lleol / o bell, a dynodiad statws.
Blwch Dosbarthu Awyr Agored
Blychau integredig arddull JP-ar gyfer goleuadau stryd, dyfrhau a dosbarthu gwledig. IP54 - IP65, SS304 neu amgaead galfanedig, canopi glaw, gwresogydd gwrth-anwedd.
Cyfunwr PV a Grid-Blwch Tei
Cyfunwr DC (1000 / 1500 V, 2 – 24 llinyn) ynghyd â grid AC-cabinet cysylltu ag ôl-lifiad gwrth a mesur - y teulu solar blwch dosbarthu penodol.
Blwch Dosbarthu Pŵer Safle / Dros Dro
Dosbarthiad-adeiladu gwefan a digwyddiad: lloc garw, allfeydd socedi, amddiffyniad RCD ym mhob ffordd, cludadwy neu sgid-wedi'i osod.
Cipolwg ar Fanylebau Blwch Dosbarthu
Mae pob blwch dosbarthu yn cael ei-brofi cyn ei anfon. Mae tystysgrifau deunydd (-dur rholio oer, SS304, bar bws copr) ac adroddiadau prawf arferol yn cael eu hanfon gyda phob archeb. Croesewir-archwiliad trydydd parti (SGS / BV / TÜV) cyn ei ddanfon.
| Paramedr |
Blwch LV JXF |
Mesuryddion GGD PV |
Blwch Awyr Agored JP |
Blwch Cyfunwr PV |
Cyffordd DFW-35kV |
| Foltedd graddedig |
380 V / 400 V |
AC 380V |
380 V |
1000 V / 1500 V DC |
35 kV |
| Cerrynt graddedig |
63 – 630 A |
250 – 800 A |
63 – 400 A |
fesul llinyn 15 – 20 A |
630 A |
| -amser byr gwrthsefyll |
10 – 50 kA / 1s |
15 – 30 kA/1s |
10 – 30 kA / 1s |
- |
20 kA/2s |
| Gradd amddiffyn |
IP30 – IP54 |
IP30 – IP54 |
IP54 – IP65 |
IP65 |
IP33 |
| Amgaead |
-rolio dur / SS304 oer |
Dur wedi'i rolio'n oer |
SS304 / dur galfanedig |
-rolio dur / SS304 oer |
Dur wedi'i rolio'n oer |
| Triniaeth arwyneb |
Cotio powdr RAL 7035 |
Cotio powdr RAL 7035 |
RAL 7035 / SS naturiol |
Cotio powdr RAL 7035 |
Cotio powdr RAL 7035 |
| Busbar |
Copr (tun{0}}platiedig) |
Copr (tun{0}}platiedig) |
Copr (tun{0}}platiedig) |
- (wedi ymdoddi) |
Copr (tun{0}}platiedig) |
| Tymheredd amgylchynol |
-25 i +40 gradd |
-25 i +40 gradd |
-40 i +60 gradd |
-25 i +60 gradd |
-40 i +40 gradd |
| Lleithder |
Llai na neu'n hafal i 90% (dim anwedd) |
Llai na neu'n hafal i 90% (dim anwedd) |
Llai na neu'n hafal i 95% (dim anwedd) |
0 – 95% |
Llai na neu'n hafal i 95% (cyfartaledd dyddiol Llai na neu'n hafal i 90%) |
| Uchder |
Llai na neu'n hafal i 2000 m |
Llai na neu'n hafal i 2000 m |
Llai na neu'n hafal i 2000 m |
Llai na neu'n hafal i 2000 m |
Llai na neu'n hafal i 1000 m |
| Safonau |
IEC 61439, GB 7251 |
IEC 61439, GB 7251 |
IEC 61439, GB 7251 |
IEC 61439, GB/T 34936 |
IEC / GB 35kV safonol |
| Ardystiadau |
CE, ISO 9001 |
CE, ISO 9001 |
CE, ISO 9001 |
CE, ISO 9001 |
CE, ISO 9001, prawf math |
Dewis y Blwch Dosbarthu Cywir yn ôl yr Amgylchedd
Detholiad blwch dosbarthu anghywir yw achos #1 methiant cynamserol. Defnyddiwch y matrics penderfyniad hwn i gydweddu'ch amgylchedd gosod â'r teulu blwch dosbarthu cywir.
Ffatrïoedd-dan do, Adeiladau Masnachol, Preswyl
- Argymhellir: JXF ar wal-blwch dosbarthu wedi'i osod neu XL-21 ar y llawr
- Diogelu: IP30 - IP54 yn ddigonol
- Amgaead: -dur oer wedi'i rolio gyda gorchudd powdr RAL 7035
- Nodweddion allweddol: labelu cylched clir, gwifrau taclus, hygyrchedd torrwr, mesurydd aml-swyddogaeth
Awyr Agored-Arfordirol, Anialwch,-Lleithder Uchel
- Argymhellir: Blwch dosbarthu integredig JP gyda chanopi glaw
- Amddiffyniad: IP54 - IP65 (gorfodol ar gyfer awyr agored)
- Amgaead: SS304 / dur galfanedig, selio drws dwbl, gwresogydd anwedd gwrth--
- Nodweddion allweddol: halen{0}}gwrthiant niwl, paent sy'n gwrthsefyll UV-, plwg fent, twll draenio
Solar PV-Cyfleustodau-Radio & Commercial Rooftop
- Ochr DC: blwch cyfuno PV (1000V / 1500V), 2-24 llinyn, SPD Dosbarth I/II
- Ochr AC: cabinet cysylltiad grid PV gydag ôl-lifiad a mesuryddion gwrth-
- Amddiffyn: graddiad awyr agored IP65 yn orfodol
- Nodweddion allweddol: switsh ynysydd DC, monitro llinyn, amddiffyn mellt, RS485 / Modbus
Rhwydweithiau Cebl Cyfleustodau a Grid Gwledig-35 kV
- Argymhellir: DFW-Blwch cyffordd cebl arddull Ewropeaidd 35 kV
- Swyddogaeth: uniad cebl, ti-i ffwrdd, canghennog ar gyfer dosbarthiad pŵer 35 kV
- Amddiffyniad: IP33 dan do / awyr agored
- Nodweddion allweddol: cyfradd gyfredol o 630A, -amser byr gwrthsefyll 20 kA / 2s, sy'n addas ar gyfer gosod wal-
Safonau Blwch Dosbarthu Rydym yn Cydymffurfio â nhw
Rhyngwladol (IEC)
- IEC 61439-1 - Gêr switsio foltedd isel a chynulliadau offer rheoli: Rheolau cyffredinol (safon blwch dosbarthu craidd)
- IEC 61439-2 - Offer switsh pŵer a chydosodiadau offer rheoli
- IEC 61439-3 - Byrddau dosbarthu y bwriedir eu gweithredu gan bersonau cyffredin (DBO)
- IEC 61439-4 - Cynulliadau ar gyfer safleoedd adeiladu (ACS)
- IEC 61439-5 - Cynulliadau ar gyfer dosbarthu pŵer mewn rhwydweithiau cyhoeddus (PBD)
- IEC 60529 - Graddau o amddiffyniad a ddarperir gan gaeau (cod IP)
- IEC 62208 - Llociau gwag ar gyfer offer switsh foltedd isel a chydosodiadau offer rheoli
Tsieineaidd Cenedlaethol (GB / GB-T)
GB 7251.1 - Gêr switsio foltedd isel a chydosodiadau offer rheoli: Rheolau cyffredinol
GB 7251.3 - Byrddau dosbarthu (DBO)
Manyleb dechnegol blwch GB/T 34936 - Cyfunwr DC ffotofoltäig -
GB 4208 - Graddau o amddiffyniad a ddarperir gan gaeau (cod IP)
GB/T 20641 - Llociau gwag ar gyfer offer switsh foltedd isel
Blwch Dosbarthu yn erbyn Bwrdd Dosbarthu vs Panel Trydanol yn erbyn Blwch Cyffordd
Mae prynwyr o wahanol ranbarthau yn defnyddio geiriau gwahanol ar gyfer yr un offer - ac nid yw rhai geiriau sy'n swnio'n debyg yn ymgyfnewidiol. Mae'r tabl hwn yn egluro'r derminoleg cyn i chi anfon ymholiad atom:
| Tymor |
Beth mae'n ei olygu |
| Blwch dosbarthu / blwch DB |
Yr amgaead sy'n rhannu un cyflenwad sy'n dod i mewn yn gylchedau allanol gwarchodedig lluosog. Y term safonol mewn marchnadoedd IEC a'r un rydyn ni'n ei ddefnyddio trwy gydol y dudalen hon. |
| Bwrdd dosbarthu |
Yn ymarferol mae blwch dosbarthu - "DB" neu "bwrdd dosbarthu" yn fwy cyffredin ym manylebau marchnad y DU / Gymanwlad / IEC -. |
| Panel trydanol / panel torri |
Term Gogledd America ehangach sy'n cwmpasu gwasanaethau dosbarthu, amddiffyn a rheoli. Mae blwch dosbarthu yn un math o banel trydanol. |
| Uned defnyddwyr / blwch ffiwsiau |
Terminoleg blwch dosbarthu preswyl (gosodiadau DU / hŷn) - y blwch dosbarthu terfynol sy'n bwydo goleuadau cartref a chylchedau soced. |
| Blwch cyffordd |
Yn amddiffyn uniadau cebl a thee-diffodd yn unig - mae'n cynnwys dim torwyr acni alldisodli blwch dosbarthu. (Rydym yn cyflenwi'r rhain hefyd: IP65 SS304 / SS316.) |
| Blwch terfynell |
Yn darparu pwyntiau terfynu ar gyfer gwifrau modur neu offeryn; dim swyddogaeth amddiffyn cylched. |
| Cabinet switshis |
Y cynulliad - sydd â sgôr uwch i fyny'r afon (12 – 40.5 kV fel arfer) yn allbwn y trawsnewidydd. Gweler ein hystod cabinet offer switsio - partner naturiol i fyny'r afon o bob blwch dosbarthu. |
Maint Blwch Dosbarthu - Cylchedau, Ffyrdd ac Ehangu yn y Dyfodol
Y tu hwnt i'r amgylchedd, mae tri rhif yn penderfynu maint eich blwch dosbarthu:
| Penderfyniad |
Rheol bawd |
| Nifer o ffyrdd (cylchedau) |
Cyfrwch eich cylchedau llwyth, yna ychwanegwch20 - 30% o ffyrdd sbârar gyfer ehangu yn y dyfodol. Ffyrdd safonol: 4/6/8/12/18/24/30/36+ (mae clostiroedd JXF/XL-21 yn tyfu gyda chyfrif ffordd). |
| Graddiad mewnfudwyr |
Swm yr holl gylchedau sy'n mynd allan × ffactor amrywiaeth (0.7 - 0.9 fel arfer), wedi'i dalgrynnu i fyny i'r sgôr MCCB safonol nesaf: 63 / 100 / 160 / 250 / 400 / 630 A. |
| Lefel amddiffyn fesul ffordd |
MCB yn unig ar gyfer goleuadau / ffyrdd soced; RCBO lle mae personél yn cysylltu â'r offer (30 mA); MCCB + contactor + gorlwytho thermol ar gyfer ffyrdd modur; Math SPD 1+2 yn y mewnfudwr ar gyfer blychau dosbarthu awyr agored / PV. |
Ddim yn siŵr sut i'w maint? Anfonwch eich rhestr llwyth - hyd yn oed un garw - a bydd ein peirianwyr yn dychwelyd ffurfweddiad blwch dosbarthu cyflawn (ffyrdd, graddfeydd torri, maint bar bws, dimensiynau amgáu) o fewn 24 awr, yn rhad ac am ddim.
Ffatri{0}}Pris Uniongyrchol
Rydym yn cynhyrchu'r lloc, yn plygu'r bar bws copr, ac yn cydosod y blwch dosbarthu - i gyd mewn un ffatri. Dim -marcio cwmni masnachu.
OEM / ODM llawn
Dimensiynau ansafonol, cylchedau personol, eich brand a labelu. Rydym yn addasu'r blwch dosbarthu i'ch llun, nid y ffordd arall.
Busbar Copr a Chydrannau Brand
Dim alwminiwm na lleihau maint. 100% bar bws copr yn safonol. Torwyr / metrau brand (CHINT, Delixi, ABB, Schneider dewisol).
Aml-Arbenigedd Amgylcheddol
Dan do, awyr agored, arfordirol, solar, mwyngloddio, trofannol, anialwch - rydym wedi cludo i bob un ohonynt ac yn gwybod beth sy'n methu gyntaf ym mhob un.
Un{0}Stop Cyflenwr Trydanol
Pârwch eich blwch dosbarthu gyda'n cabinet offer switsio a thrawsnewidydd o'r un ffatri - PO sengl, FAT sengl, cludo nwyddau sengl.
Pacio Seaworthy a Chyflenwi Cyflym
Allforio{0}}casau pren haenog safonol, cromfachau wedi'u hatgyfnerthu, pecynnu dan wactod. Drws-i-drws logisteg gyda 30+ blaenwyr cludo nwyddau sefydledig.
Angen Rhestr Prisiau Blwch Dosbarthu Heddiw?
Anfonwch eich llun sgematig, maint gofynnol, a phorthladd cyrchfan atom. Bydd ein peiriannydd gwerthu yn ateb gyda dyfynbris cyflawn o fewn 24 awr - gan gynnwys cynllun FAT, rhestr pacio, ac amcangyfrif cludo nwyddau môr. Adolygiad gwifrau am ddim gan ein peirianwyr wedi'i gynnwys.
E-bostiwch Ein Tîm Blwch Dosbarthu
1. Beth yw'r gwahaniaeth rhwng blwch dosbarthu a chabinet offer switsio?
Blwch dosbarthu yw diwedd{0}}caead llinell-diwedd-sy'n dosbarthu pŵer i lwythi penodol (cylchedau goleuo, cychwynwyr modur, tannau PV, ac ati) - sydd â sgôr nodweddiadol yn 380 / 400V ac yn is na 1000A. Mae cabinet offer switsh yn gynulliad â sgôr uwch (12kV+ yn aml) a ddefnyddir yn allbwn y trawsnewidydd neu i fyny'r afon o'r blwch dosbarthu. Maent yn gynhyrchion cyflenwol yn yr un gadwyn dosbarthu pŵer.
2. Beth yw blwch cyfuno PV, a faint o linynnau y gall ei gyfuno?
Mae blwch cyfuno PV yn flwch dosbarthu ochr DC a ddefnyddir mewn gweithfeydd pŵer solar. Mae'n cyfuno 2 i 24 llinyn PV (cyfluniadau nodweddiadol: 8 / 12 / 16 / 20 / 24 - mewn / 1-allan), gydag amddiffyniad ffiws DC, amddiffyniad ymchwydd, ynysydd DC, a monitro llinyn dewisol. Ratings: 1000V DC (preswyl / masnachol) a 1500V DC (cyfleustodau-graddfa).
3. A allaf ddefnyddio blwch dosbarthu JXF yn yr awyr agored?
Mae JXF safonol wedi'i raddio IP30 - IP54 ac fe'i bwriedir ar gyfer gosod dan do / cysgodol. Ar gyfer amgylcheddau awyr agored neu wlyb, dewiswch y blwch dosbarthu integredig JP (IP54 - IP65) gyda chanopi glaw, selio drws dwbl, a chaead SS304. Rydym hefyd yn cynnig blychau cyffordd dur di-staen IP65 sy'n gwrthsefyll y tywydd ar gyfer terfynu ceblau mewn safleoedd arfordirol.
4. Beth yw blwch dosbarthu integredig awyr agored JP?
Mae'r blwch dosbarthu JP yn integreiddio mesuryddion, dosbarthiad, amddiffyniad, ac iawndal pŵer adweithiol mewn un clostir â sgôr awyr agored-. Fe'i defnyddir yn helaeth mewn uwchraddio grid gwledig, dyfrhau amaethyddol, a systemau goleuadau stryd. Sgôr safonol: 380V, 63–400A, IP54 – IP65, gydag opsiynau ar gyfer amgáu SS304.
5. Beth yw'r gwahaniaeth rhwng blychau cyffordd cebl DFW-12 a DFW-35 kV?
Bocs cyffordd cebl arddull 12 kV Ewropeaidd yw DFW-12 ar gyfer rhwydweithiau cebl foltedd canolig. Mae DFW-35 yn cael ei raddio yn 35 kV ac yn cael ei ddefnyddio mewn rhwydweithiau dosbarthu cynradd 35 kV. Mae'r ddau wedi'u gosod ar y wal, yn defnyddio cysylltwyr cebl bolltio arddull Ewropeaidd, ac yn cydymffurfio â safonau DIN47636 / cyfatebol. Cyfredol â sgôr o 630A, amser byr yn gwrthsefyll 20 kA / 2s.
