Trawsnewidydd Dosbarthu 2500kVA: Cynhwysedd Gorlwytho Uchaf gydag Oeri ONAN/ONAF

Ar gyfer gweithfeydd diwydiannol, canolfannau data, a chanolfannau masnachol mawr, mae'rTrawsnewidydd dosbarthu 2500kVAyn ased hollbwysig. Ond pan fydd brigau'r haf yn cyrraedd neu pan fydd llinellau cynhyrchu'n ymestyn, mae pob peiriannydd yn gofyn:Faint o orlwytho all fy nhrawsnewidydd 2500kVA ei drin mewn gwirionedd?



Mae'r ateb yn gorwedd yn ei ddull oeri-yn benodoloeri cyfunol ONAN/ONAF.



Fel gwneuthurwr trawsnewidydd proffesiynol gyda dros 18 mlynedd o brofiad allforio,GNEEdylunio a darparu unedau 2500kVA sy'n cyflawni'n ddiogel25–33% o gapasiti ychwanegolheb newid sgôr y plât enw.



Mae'r canllaw hwn yn esbonio-terfynau'r byd go iawn, dewisiadau materol, cynllunio dimensiynau, a dewis hylif i'ch helpu i wneud y mwyaf o'ch buddsoddiad.



Trawsnewidydd dosbarthu 2500kVA

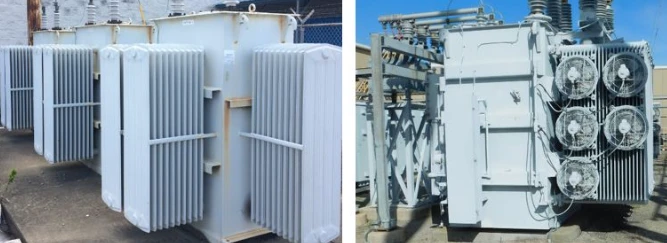

Mae'r rhan fwyaf o drawsnewidwyr dosbarthu 2500kVA modern yn cael eu hadeiladu gydag oeri-cam deuol: ONAN ar gyfer llwyth sylfaenol ac ONAF ar gyfer galw brig.



• ONAN (Olew Naturiol, Aer Naturiol).Dim cefnogwyr; mae olew poeth yn codi'n naturiol i reiddiaduron lle mae aer amgylchynol yn llifo'n oddefol. Capasiti parhaus sylfaen: 2500kVA. Gorau ar gyfer llwythi cyson ac amgylcheddau tawel (ysbytai, is-orsafoedd preswyl).



• ONAF (Olew Naturiol, Awyrlu).Yr un cylchrediad olew, ond mae cefnogwyr yn gorfodi aer dros y rheiddiaduron, gan dynnu gwres yn gynt o lawer. Capasiti gorlwytho gyda gwyntyllau ar: yn nodweddiadol 3125-3333kVA (cynnydd o 25-33%). Gorau ar gyfer copaon diwydiannol, hinsoddau poeth a chymorth brys.



Canllawiau Peirianneg - Gorlwytho Mwyaf Diogel

Modd oeri	Capasiti parhaus	Argyfwng-tymor byr (nodweddiadol)
ONAN yn unig	2500 kVA	2750 kVA (2 h) / 3000 kVA (1 h, risg heneiddio cyflymach)
ONAF wedi ymgysylltu	3125 kVA	3300 kVA (2 h) / 3500 kVA (1 h, amgylchynol<30 °C)



Mae'r gwerthoedd hyn yn ganllaw dangosol. Yn ôl IEC 60076.7, mae'r gorlwytho hyd byr a ganiateir yn dibynnu ar y llwyth cyn, tymheredd amgylchynol a chysondeb amser thermol - fel arfer hyd at 1.3–1.5 × â sgôr am 1–2 awr o dan amodau diffiniedig. Terfynau tymheredd fesul IEC 60076-2: codiad tymheredd cyfartalog dirwyn i ben Llai na neu'n hafal i 65 K, olew uchaf Llai na neu'n hafal i 60 K. Ar gyfer gorlwytho deinamig diogel, monitro tymheredd weindio ac olew mewn amser real; byth yn fwy na'r terfynau heb asesiad thermol.





Wrth nodi aTrawsnewidydd dosbarthu 2500kVA, mae deunydd dargludydd yn effeithio'n uniongyrchol ar gost, maint ac effeithlonrwydd.



Dirwyn Copr – Cost Uwch, Gwell Perfformiad

• Dargludedd:Mae copr ~ 40% yn fwy dargludol nag alwminiwm.
• Mantais maint:Gall fod yn drawsnewidydd clwyf copr 2500kVA15-20% yn llaimewn ôl troed a phwysau.
• Cryfder:Gwell-gwrthsefyll cylched byr – hanfodol ar gyfer gridiau diwydiannol â namau cyson.
• Hyd oes:Nid yw copr yn ymlusgo nac yn llacio dros ddegawdau.



Dirwyn Alwminiwm – Cost Cychwynnol Is

• Cost:Fel arfer30-35% yn rhatachna chopr ar gyfer yr un sgôr 2500kVA.
• Anfantais:Mae angen trawstoriad mwy - yn arwain at atrawsnewidydd swmpus(yn ychwanegu ~300-400 mm at ei hyd).
• Risg:Angen cysylltiadau bolltio perffaith; fel arall, gall ehangu thermol achosi llacio.



Tabl Cymharu Cyflym (2500kVA, 11/0.4 kV, 50 Hz)

Paramedr (2500kVA, 11/0.4 kV, 50 Hz)	Copr	Alwminiwm
Dargludedd	Tua 40% yn uwch nag alwminiwm	Sylfaen
Ôl-troed / pwysau	15–20% yn llai ac yn ysgafnach (tua. 4200 kg)	Swmpus (tua. 5100 kg, +300–400 mm)
-cryfder cylched byr	Ardderchog	Cymedrol
Cost	Uwch (mynegai pris ~1.4x)	30-35% yn rhatach (1.0x)
Ffit orau	Diwydiannol, canolfan ddata	Prosiectau gwledig, cyllidebol (rhaid i gysylltiadau wedi'u bolltio fod yn berffaith)





Mae llawer o gleientiaid GNEE yn anfon lluniau o "dai brics" neu is-orsafoedd parod cryno yn gofyn:A all newidydd 2500kVA ffitio yma?Mae'r ateb yn dibynnu ar ddull oeri a dewis deunydd.



Dimensiynau Trawsnewidydd 2500kVA Nodweddiadol (Copper, ONAN / ONAS Parod)

Cydran	Hyd	Lled	Uchder
Tanc (heb reiddiaduron)	2000 mm	1200 mm	1800 mm
Gyda rheiddiaduron ONAN	2400 mm	1600 mm	2200 mm
Gyda chefnogwyr ONAF wedi'u hychwanegu	+100 mm	yr un	+50 mm



Isafswm Gofynion Clirio ar gyfer Gweithredu'n Ddiogel

• Llif aer:O leiaf800 mmar bob ochr ar gyfer ONAN oeri;1000 mmar ochr y gefnogwr ar gyfer ONAF.
• Cyfyngiad olew:Caniatewch le ar gyfer wal bwnd neu hambwrdd diferion (fel arfer 110% o gyfaint olew - ~3000 litr ar gyfer uned 2500kVA).
• Agor drws:Os yn myned i mewn i " dai," rhaid fod y drws o leiaf2500 mm o uchder × 1800 mm o led.
• Awyru:Hyd yn oed gydag ONAF, mae angen louvers cymeriant a gwyntyllau gwacáu ar yr ystafell - fel arall mae aer poeth yn ail-gylchredeg ac mae oeri yn methu.



Nodiadau Maint a Chlirio

• Caniatáu o leiaf 800 mm o glirio llif aer ar bob ochr ar gyfer ONAN; 1000 mm ar ochr y gefnogwr ar gyfer ONAF.
• Cyfyngiad olew: wal bwnd neu hambwrdd diferu ar tua 110% o gyfaint olew (tua 3000 litr ar gyfer uned 2500kVA).
• Mae awyru ystafell gyda louvers cymeriant a gwyntyllau gwacáu yn orfodol hyd yn oed gydag ONAF.





Mae'r math o olew yn effeithio ar ddiogelwch tân, risg amgylcheddol, a hyd oes trawsnewidyddion. Am aTrawsnewidydd dosbarthu 2500kVAyn gweithredu o dan lwythi ONAN/ONAF, dyma'ch canllaw.



Olew Mwynol - Y Dewis Safonol

• Manteision:Cost isaf, cryfder dielectrig rhagorol, ar gael yn eang.
• Anfanteision:Pwynt tân isel (~160 gradd) - risg uchel dan do neu ger deunyddiau hylosg.
• Gorau ar gyfer:Is-orsafoedd awyr agored, ardaloedd anghysbell, neu lle mae'r gyllideb yn sylfaenol.



Ester Naturiol (FR3) neu Ester Synthetig

• Manteision: Fire point >Mae hylif dosbarth 300 gradd (K-), bioddiraddadwy, yn ymestyn oes inswleiddio papur 5–8 mlynedd.
• Anfanteision:2-3x yn ddrytach nag olew mwynol, yn fwy gludiog (cylchrediad naturiol arafach - angen rheiddiaduron ychydig yn fwy).
• Gorau ar gyfer:Gosodiadau dan do, canolfannau siopa, ysbytai, safleoedd amgylcheddol sensitif.



Tabl Dewis Cyflym

Hylif	Pwynt tân	Bioddiraddadwy	Gorau ar gyfer
Olew mwynol	Tua 160 gradd	Nac ydw	Is-orsafoedd awyr agored, cyllideb-safleoedd cyntaf
Hylif ester naturiol	>300 gradd (dosbarth K)	Oes	Dan do, canolfannau, ysbytai, safleoedd amgylcheddol sensitif
Ester synthetig	Tua 310 gradd	Rhannol	Cymwysiadau diogelwch tân uchel dan do



P'un a ydych yn dewisONANam symlrwydd neuONAFar gyfer hyblygrwydd brig, yTrawsnewidydd dosbarthu 2500kVAyn gallu cyflawnihyd at 3333kVApan gaiff ei nodi a'i weithredu'n gywir. Mae dirwyniadau copr yn rhoi ôl troed llai i chi; alwminiwm yn arbed costau ymlaen llaw. Mae olew mwynau yn gweithio yn yr awyr agored; mae olew ester yn amddiffyn pobl a'r blaned.



Peidiwch â dyfalu maint eich gorlwytho.Anfonwch eich GNEEproffil llwyth, tymheredd amgylchynol, a lluniau o'r is-orsaf. Bydd ein peirianwyr yn ateb o fewn 8 awr gyda:

• A tabl cyfrifo gorlwytho personol(ONAN vs ONAF ar gyfer eich gwefan benodol)
• Dyfyniad copr yn erbyn alwminiwm+ lluniad dimensiwn
• Argymhelliad mwynau vs olew esteryn seiliedig ar risg tân



Cael dyfynbris



FAQ



Faint o olew sydd mewn newidydd 2500 kVA?

Olew newidydd newidydd wedi'i fowntio 2500 kVA, 13.8kv-yw383 Gal. 2500 pwysau trawsnewidydd kva yw tua 13889 pwys. Fel arfer gall pencadlys 1 x 40 lwytho 4 uned 2500kva, pad 13.8 kV -newidydd wedi'i osod i Ogledd America.



Faint mae trawsnewidydd 2500kva yn ei bwysau?

2500 kva pwysau trawsnewidyddion yntua 13889 pwys. Fel arfer gall pencadlys 1 x 40 lwytho 4 uned 2500kva, pad 13.8 kV -newidydd wedi'i osod i Ogledd America.



Sawl kW y gall newidydd 2500kVA ei drin?

Mae'n dibynnu ar ffactor pŵer: tua 2125 kW yn PF 0.85; 2500 kW yn undod PF.



Beth yw'r cerrynt-llwytho llawn ar 480 V?

Tua 3007 A (tri-cyfnod); tua 10416 A yn 240 V; tua 2406 A yn 600 V.



Beth yw'r effeithlonrwydd nodweddiadol?
Mae'r effeithlonrwydd yn aml yn fwy na 99%, yn aml yn bodloni neu'n rhagori ar reoliadau dylunio eco byd-eang (fel DOE 2016).



A ellir ei orlwytho?

Ydy, mae gorlwythiadau tymor byr hyd at tua 1.3–1.5 × graddedig yn bosibl o dan ganllawiau IEC 60076.7 gyda monitro tymheredd; mae gweithrediad tymor hir uwchben y plât enw yn cyflymu heneiddio insiwleiddio.
